Hogar Soluciones de soldadura de construcción naval

Soluciones de soldadura y corte de construcción naval

Abordar tres cuellos de botella principales en la construcción de cascos

Centrándose en tres escenarios críticos en la construcción naval: soldadura de refuerzo longitudinal en placas de concha, soldadura de costura circunferencial durante el ensamblaje de gran bloque y el corte de precisión de las placas gruesas) ofrecemos actualizaciones de procesos completos para mejorar la eficiencia de soldadura y la precisión de la precisión, estableciendo nuevos puntos de referencia de la industria.

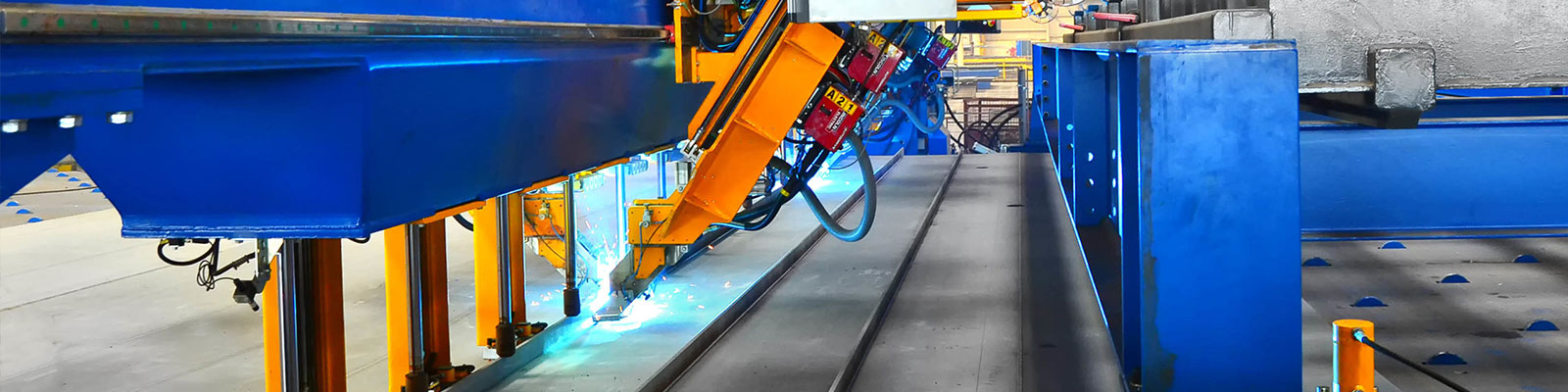

01 | Sistema de soldadura de refuerzo longitudinal para placas de carcasa

Longitudinales-liderazgo-system-system-plates

Escenario de aplicación y desafíos técnicos

Acuerdo (3)

Condición típica:

Soldadura de filete continuo entre placas de cáscara de frente/popa curvas y refugios de tipo T; La longitud acumulada de la soldadura excede los 25 km por recipiente.

punto de dolor (2)

Puntos de dolor de la industria:

● La soldadura manual muestra la fluctuación de penetración de soldadura de ± 15%, lo que lleva a una tasa de falla> 22% en las pruebas de fatiga IACS UR W11.


● Las velocidades de soldadura tradicionales se limitan a 0.4 m/min, consumiendo más del 35% del tiempo total de construcción del casco.

Solución recomendada

Auto36 枪直柄灰底

Auto MIG 36 (opción automatizada principal)

Enfriamiento : gas enfriado

Ciclo de trabajo : 60% - 340a (CO₂), 300A (gas mixto)

Tamaño del cable : φ0.8–1.6 mm


MIG-24 灰底

MIG 24 (Pistola de mano de mano para espacios estrechos y áreas curvas como placas de casco delantero)

Enfriamiento : gas enfriado

Ciclo de trabajo : 60% - 250a (Co₂), 220a (gas mixto)

Tamaño del cable : φ0.8–1.2 mm

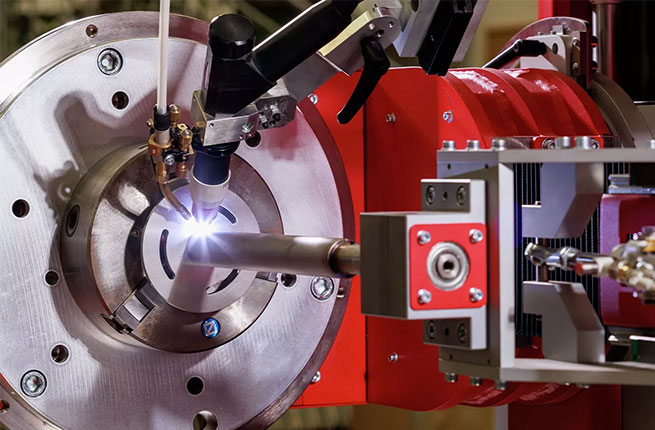

02 | Sistema de soldadura de costura circunferencial para el ensamblaje de gran bloque

Solución recomendada

MD500-

Auto MIG 500 (opción automatizada principal)

Enfriamiento : agua enfriada

Ciclo de trabajo : 100% - 500A (CO₂), 450A (gas mixto)

Tamaño del cable : φ0.8–1.6 mm

MIG-36 白底

MIG 36 (pistola MIG de mano de servicio pesado para reparaciones locales)

Enfriamiento : gas enfriado

Ciclo de trabajo : 60% - 180a (Co₂), 150a (gas mixto)

Tamaño del cable : φ0.8–1.6 mm

System-system-bloque-ensamblaje

Escenario de aplicación y desafíos técnicos

Acuerdo (3)

Condición típica:

Soldadura de costuras circunferenciales entre las secciones de carga y sala de máquinas; El grosor de la placa varía de 40–60 mm (aceros de alta resistencia DH36/EH40).

punto de dolor (2)

Puntos de dolor de la industria:

● El calor acumulado de la soldadura manual de múltiples pasos provoca una distorsión excesiva (> 5 mm/m), con costos de corrección de llama que alcanzan ¥ 800 por metro.

● Se requiere control preciso de entrada de calor (≤2.5 kJ/mm) para evitar la deformación inducida por la soldadura.

buque

Soluciones de construcción naval

Para tener éxito en la exigente industria de construcción naval de hoy, necesita más que un proveedor de productos: necesita un socio experto. Innotec ofrece soluciones completas de soldadura y corte, que ofrecen todo, desde automatización hasta equipos manuales, metales de relleno con un servicio incomparable.

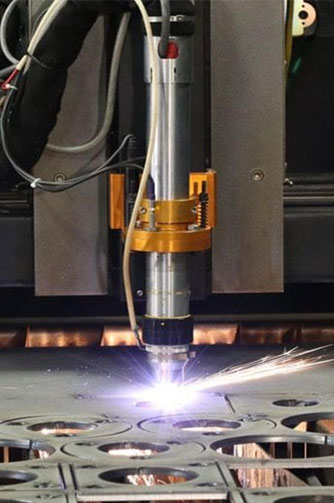

03 | Sistema de corte de plasma de alta precisión para placas gruesas de grado marino

System-system-plates-plates-grados-grados

Escenario de aplicación y desafíos técnicos

Acuerdo (3)

Condición típica:

Corte tridimensional de placas de carcasa EH36 de 20–50 mm, que requieren procesamiento simultáneo de biselas.

punto de dolor (2)

Puntos de dolor de la industria:

● El corte de llama tradicional produce una zona afectada por el calor (HAZ) de 6–8 mm, reduciendo el rendimiento de flexión de frío en un 40%.


● Las inexactitudes de corte manual conducen a brechas de ensamblaje> 3 mm entre segmentos, aumentando el riesgo de deformación de soldadura.

Solución recomendada

IPW350 灰底

Plasma IPW350

Current: 350a con HF

Ciclo de trabajo : 100%

Presión de gas : 3.5 bar

Flujo de gas de plasma : AR 1 ~ 5 l/min

Flujo de gas de protección : H2/HE 5 ~ 20 L/min

Espesor del material soldable : 0.5 ~ 12 mm

buque

Conclusión | Capacidad de soldadura a nivel de sistema de construcción para la construcción naval

Al integrar las pistolas de soldadura de alto rendimiento con sistemas de soldadura y corte automatizados, ofrecemos soluciones escalables para la construcción de grandes vasos. Ya sea que se trate de soldaduras longitudinales a escala de kilómetro o corte de bisel de precisión, aseguramos la excelencia en la resistencia, la seguridad y la productividad: establecer una base sólida para la construcción naval moderna. Para especificaciones técnicas detalladas o muestras de productos, contáctenos para recibir el manual completo del producto. Esperamos ser su socio confiable en soldadura y corte de construcción naval.
